Продукт
Weidmueller
1789980000
HDC S4 BAS
Сделать запрос
Авторское право на изображение: Weidmueller

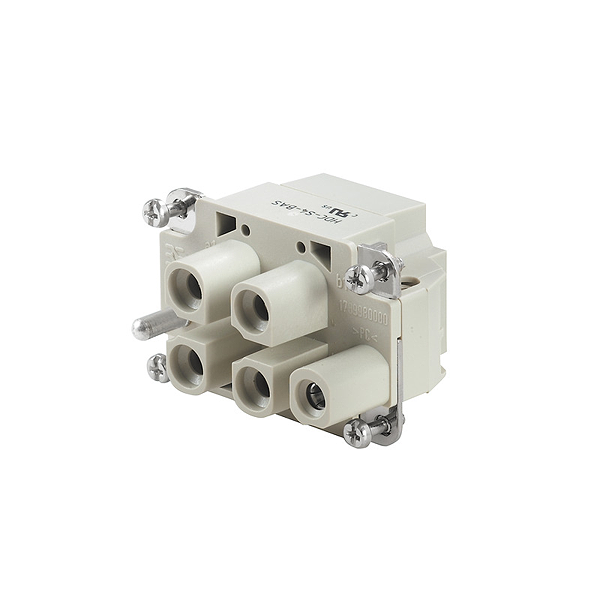

Weidmueller 1789980000
HDC S4 BAS
HDC - вставка, Гнездо, 1000 V, 40 A, Количество полюсов: 4, Аксиальное винтовое соединение, Типоразмер: 3
По запросу. Пожалуйста, отправьте нам письмо, чтобы узнать цену и наличие.
"ucnguBrctvdgcxgt0eqo"
Описание
Технические характеристики
| Тип: | HDC S4 BAS |
| Номер для заказа: | 1789980000 |
| Исполнение: | HDC - вставка, Гнездо, 1000 V, 40 A, Количество полюсов: 4, Аксиальное винтовое соединение, Типоразмер: 3 |
| GTIN (EAN): | 4032248212040 |
| Кол.: | 1 Шт. |
| Ширина: | 34 |
| Ширина (в дюймах): | 1,339 inch |
| Высота: | 40,4 мм |
| Высота (в дюймах): | 1,591 inch |
| Глубина: | 51 мм |
| Глубина (дюймов): | 2,008 inch |
| Масса нетто: | 75,2 g |
| Предельная температура: | -40 °C ... 125 °C |
| REACH SVHC: | Lead 7439-92-1 |
| Высота розетки: | 40,4 мм |
| Длина цоколя: | 51 мм |
| Группа изоляционного материала: | IIIa |
| Изоляционный материал: | Поликарбонат (PC), армированный стекловолокном (включен в реестр UL и сертифицирован для применения на железной дороге) |
| Класс пожаростойкости UL 94: | V-0 |
| Количество полюсов: | 4 |
| Материал: | Сплав медный |
| Номинальное импульсное выдерживаемое напряжение (DIN EN 61984): | 8 kV |
| Объемное сопротивление: | ≤ 1 mΩ |
| Поверхность: | Серебро пассивированное |
| Поперечное сечение соединяемого провода: | 6 mm² |
| Расчетное напряжение (DIN EN 61984): | 1 000 V |
| Расчетное напряжение по UL/CSA: | 600 В пост./перем. тока |
| Расчетный ток (DIN EN 61984): | 40 A |
| Серия: | MixMate |
| Степень загрязнения: | 3 |
| Тип: | Гнездо |
| Типоразмер: | 3 |
| Циклы коммутации Ag: | ≥ 500 |
| № силовых контактов: | 4 |
| Вид соединения защитного провода PE: | Винтовое соединение |
| Длина снятия изоляции Соединение PE: | 8 мм |
| Крепежный винт: | M 4 |
| Момент затяжки, макс., соединение PE: | 0,8 Nm |
| Момент затяжки, мин., соединение PE: | 0,5 Nm |
| Размер лезвия, шлиц (соединение PE): | SD 0,6 x 3,5 |
| Расчетное сечение: | 6 mm² |
| Сечение подключаемого провода, AWG (PE), макс.: | AWG 11 |
| Сечение подключаемого провода, AWG (PE), мин.: | AWG 14 |
| Сечение подключаемого провода, гибкого, мин.: | 2,5 mm² |
| Сечение подключаемого провода, одножильного, мин.: | 2,5 mm² |
| Сечение подключаемого проводника, однопроволочного, макс.: | 6 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 2,5 mm² |
| Вид соединения - силовой контакт: | Аксиальное винтовое соединение |
| Диапазон размеров подключаемых проводов, силовой контакт, макс.: | 6 mm² |
| Диапазон размеров подключаемых проводов, силовой контакт, мин.: | 2,5 mm² |
| Длина снятия изоляции - силовой контакт: | 8 мм |
| Количество полюсов - силовой контакт: | 4 |
| Момент затяжки, силовой контакт, макс.: | 1,7 Nm |
| Момент затяжки, силовой контакт, мин.: | 1,1 Nm |
| Номинальное импульсное выдерживаемое напряжение (DIN EN 61984), силовой контакт: | 8 kV |
| Расчетное напряжение (DIN EN 61984), силовой контакт: | 1 000 V |
| Расчетный ток (DIN EN 61984), силовой контакт: | 40 A |
| Вид соединения: | Аксиальное винтовое соединение |
| Длина снятия изоляции Измерительное соединение: | 8 мм |
| Зажимной винт: | M 7 x 0,75 мм |
| Материал: | Сплав медный |
| Объемное сопротивление: | ≤ 1 mΩ |
| Поверхность: | Серебро пассивированное |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 11 |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 14 |
| Поперечное сечение соединительного провода, макс.: | 6 mm² |
| Поперечное сечение соединительного провода, мин.: | 2,5 mm² |
| Сечение подключаемого провода, гибкого, мин.: | 2,5 mm² |
| Сечение подключаемого провода, одножильного, мин.: | 2,5 mm² |
| Сечение подключаемого проводника, однопроволочного, макс.: | 6 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 2,5 mm² |
| Типоразмер: | 3 |
| ETIM 6.0: | EC000438 |
| ETIM 7.0: | EC000438 |
| eClass 9.0: | 27-44-02-05 |
| eClass 9.1: | 27-44-02-05 |
| eClass 10.0: | 27-44-02-05 |
| UNSPSC: | 30-21-18-01 |
| ROHS: | Соответствовать |
| Тип: | HDC S4 BAS |
| Номер для заказа: | 1789980000 |
| Исполнение: | HDC - вставка, Гнездо, 1000 V, 40 A, Количество полюсов: 4, Аксиальное винтовое соединение, Типоразмер: 3 |
| GTIN (EAN): | 4032248212040 |
| Кол.: | 1 Шт. |
| Ширина: | 34 |
| Ширина (в дюймах): | 1,339 inch |
| Высота: | 40,4 мм |
| Высота (в дюймах): | 1,591 inch |
| Глубина: | 51 мм |
| Глубина (дюймов): | 2,008 inch |
| Масса нетто: | 75,2 g |
| Предельная температура: | -40 °C ... 125 °C |
| REACH SVHC: | Lead 7439-92-1 |
| Высота розетки: | 40,4 мм |
| Длина цоколя: | 51 мм |
| Группа изоляционного материала: | IIIa |
| Изоляционный материал: | Поликарбонат (PC), армированный стекловолокном (включен в реестр UL и сертифицирован для применения на железной дороге) |
| Класс пожаростойкости UL 94: | V-0 |
| Количество полюсов: | 4 |
| Материал: | Сплав медный |
| Номинальное импульсное выдерживаемое напряжение (DIN EN 61984): | 8 kV |
| Объемное сопротивление: | ≤ 1 mΩ |
| Поверхность: | Серебро пассивированное |
| Поперечное сечение соединяемого провода: | 6 mm² |
| Расчетное напряжение (DIN EN 61984): | 1 000 V |
| Расчетное напряжение по UL/CSA: | 600 В пост./перем. тока |
| Расчетный ток (DIN EN 61984): | 40 A |
| Серия: | MixMate |
| Степень загрязнения: | 3 |
| Тип: | Гнездо |
| Типоразмер: | 3 |
| Циклы коммутации Ag: | ≥ 500 |
| № силовых контактов: | 4 |
| Вид соединения защитного провода PE: | Винтовое соединение |
| Длина снятия изоляции Соединение PE: | 8 мм |
| Крепежный винт: | M 4 |
| Момент затяжки, макс., соединение PE: | 0,8 Nm |
| Момент затяжки, мин., соединение PE: | 0,5 Nm |
| Размер лезвия, шлиц (соединение PE): | SD 0,6 x 3,5 |
| Расчетное сечение: | 6 mm² |
| Сечение подключаемого провода, AWG (PE), макс.: | AWG 11 |
| Сечение подключаемого провода, AWG (PE), мин.: | AWG 14 |
| Сечение подключаемого провода, гибкого, мин.: | 2,5 mm² |
| Сечение подключаемого провода, одножильного, мин.: | 2,5 mm² |
| Сечение подключаемого проводника, однопроволочного, макс.: | 6 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 2,5 mm² |
| Вид соединения - силовой контакт: | Аксиальное винтовое соединение |
| Диапазон размеров подключаемых проводов, силовой контакт, макс.: | 6 mm² |
| Диапазон размеров подключаемых проводов, силовой контакт, мин.: | 2,5 mm² |
| Длина снятия изоляции - силовой контакт: | 8 мм |
| Количество полюсов - силовой контакт: | 4 |
| Момент затяжки, силовой контакт, макс.: | 1,7 Nm |
| Момент затяжки, силовой контакт, мин.: | 1,1 Nm |
| Номинальное импульсное выдерживаемое напряжение (DIN EN 61984), силовой контакт: | 8 kV |
| Расчетное напряжение (DIN EN 61984), силовой контакт: | 1 000 V |
| Расчетный ток (DIN EN 61984), силовой контакт: | 40 A |
| Вид соединения: | Аксиальное винтовое соединение |
| Длина снятия изоляции Измерительное соединение: | 8 мм |
| Зажимной винт: | M 7 x 0,75 мм |
| Материал: | Сплав медный |
| Объемное сопротивление: | ≤ 1 mΩ |
| Поверхность: | Серебро пассивированное |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 11 |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 14 |
| Поперечное сечение соединительного провода, макс.: | 6 mm² |
| Поперечное сечение соединительного провода, мин.: | 2,5 mm² |
| Сечение подключаемого провода, гибкого, мин.: | 2,5 mm² |
| Сечение подключаемого провода, одножильного, мин.: | 2,5 mm² |
| Сечение подключаемого проводника, однопроволочного, макс.: | 6 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 2,5 mm² |
| Типоразмер: | 3 |
| ETIM 6.0: | EC000438 |
| ETIM 7.0: | EC000438 |
| eClass 9.0: | 27-44-02-05 |
| eClass 9.1: | 27-44-02-05 |
| eClass 10.0: | 27-44-02-05 |
| UNSPSC: | 30-21-18-01 |
| ROHS: | Соответствовать |
Логистические характеристики
| ТН ВЭД: | |
| Страна происхождения: | |
| EAN: | |
| Вес: | 0,081 kg |
| Длина: | 0,00 m |
| Ширина: | 0,00 m |
| Высота: | 0,00 m |
