Продукт
Weidmueller
1047370000
LXXX 15.00/02/90F 4.5SN GY BX
Сделать запрос
Авторское право на изображение: Weidmueller
Weidmueller 1047370000
LXXX 15.00/02/90F 4.5SN GY BX
Клемма печатной платы, 15.00 mm, Количество полюсов: 2, 90°, Длина контактного штифта (l): 4.5 mm, луженые, кремнисто-серый, Винтовое соединение, Диапазон зажима, макс. : 50 mm², Ящик
По запросу. Пожалуйста, отправьте нам письмо, чтобы узнать цену и наличие.
"ucnguBrctvdgcxgt0eqo"
Описание
Технические характеристики
| Тип: | LXXX 15.00/02/90F 4.5SN GY BX |
| Номер для заказа: | 1047370000 |
| Исполнение: | Клемма печатной платы, 15.00 mm, Количество полюсов: 2, 90°, Длина контактного штифта (l): 4.5 mm, луженые, кремнисто-серый, Винтовое соединение, Диапазон зажима, макс. : 50 mm², Ящик |
| GTIN (EAN): | 4032248783786 |
| Кол.: | 20 Шт. |
| Упаковка: | Ящик |

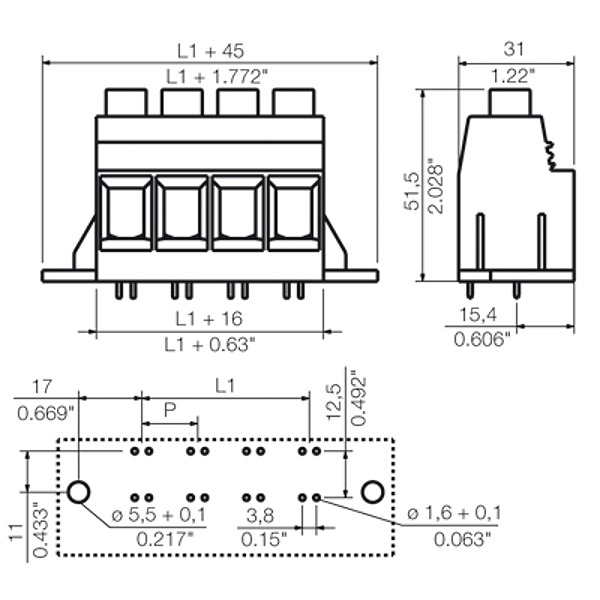

| Ширина: | 60 |
| Ширина (в дюймах): | 2,362 inch |
| Высота: | 56 мм |
| Высота (в дюймах): | 2,205 inch |
| Высота, мин.: | 51,5 мм |
| Глубина: | 31 мм |
| Глубина (дюймов): | 1,22 inch |
| Масса нетто: | 61 g |
| Упаковка: | Ящик |
| Длина VPE: | 60 мм |
| VPE с: | 180 мм |
| Высота VPE: | 225 мм |
| Серия изделия: | OMNIMATE Power — серия LXXX |
| Метод проводного соединения: | Винтовое соединение |
| Монтаж на печатной плате: | Соединение THT под пайку |
| Направление вывода кабеля: | 90° |
| Шаг в мм (P): | 15 мм |
| Шаг в дюймах (P): | 0,591 inch |
| Количество полюсов: | 2 |
| Монтаж силами заказчика: | Нет |
| Количество рядов: | 1 |
| Длина контактного штифта (l): | 4,5 мм |
| Размеры выводов под пайку: | 1,2 x 1,2 mm |
| Диаметр монтажного отверстия (D): | 1,6 мм |
| Допуск на диаметр монтажного отверстия (D): | + 0,1 мм |
| Количество контактных штырьков на полюс: | 4 |
| Лезвие отвертки: | 1,2 x 6,5 |
| Лезвие отвертки стандартное: | DIN 5264 |
| Момент затяжки, мин.: | 2,5 Nm |
| Момент затяжки, макс.: | 4 Nm |
| Зажимной винт: | M 6 |
| Длина зачистки изоляции: | 18 мм |
| L1 в мм: | 15 мм |
| L1 в дюймах: | 0,591 inch |
| Изоляционный материал: | Wemid (PA) |
| Цветовой код: | кремнисто-серый |
| Таблица цветов (аналогич.): | RAL 7032 |
| Группа изоляционного материала: | I |
| Сравнительный показатель пробоя (CTI): | >= 600 |
| Класс пожаростойкости UL 94: | V-0 |
| GWIT: | 960 °C |
| GWFI: | 960 °C |
| Материал контакта: | Медный сплав |
| Поверхность контакта: | луженые |
| Структура слоев соединения под пайку: | 1.5...3 µm Ni / 4...6 µm Sn матовый |
| Температура хранения, мин.: | -40 °C |
| Температура хранения, макс.: | 70 °C |
| Рабочая температура, мин.: | -50 °C |
| Рабочая температура, макс.: | 120 °C |
| Температурный диапазон монтажа, мин.: | -25 °C |
| Температурный диапазон монтажа, макс.: | 120 °C |
| Диапазон зажима, мин.: | 0,5 mm² |
| Диапазон зажима, макс.: | 50 mm² |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 20 |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 1 |
| Одножильный, мин. H05(07) V-U: | 0,5 mm² |
| Одножильный, макс. H05(07) V-U: | 16 mm² |
| Многожильный, мин. H07V-R: | 6 mm² |
| многожильный, макс. H07V-R: | 50 mm² |
| Гибкий, мин. H05(07) V-K: | 0,5 mm² |
| Гибкий, макс. H05(07) V-K: | 35 mm² |
| С наконечником DIN 46 228/4, мин.: | 0,5 mm² |
| С наконечником DIN 46 228/4, макс.: | 35 mm² |
| с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.: | 0,5 mm² |
| С кабельным наконечником согласно DIN 46 228/1, макс.: | 35 mm² |
| Тип: | тонкожильный провод |
| номин.: | 2,5 mm² |
| номин.: | 20 мм |
| номин.: | 18 мм |
| Тип: | тонкожильный провод |
| номин.: | 4 mm² |
| номин.: | 20 мм |
| номин.: | 18 мм |
| Тип: | тонкожильный провод |
| номин.: | 6 mm² |
| номин.: | 20 мм |
| номин.: | 18 мм |
| Тип: | тонкожильный провод |
| номин.: | 10 mm² |
| номин.: | 21 мм |
| номин.: | 18 мм |
| Тип: | тонкожильный провод |
| номин.: | 16 mm² |
| номин.: | 21 мм |
| номин.: | 18 мм |
| Тип: | тонкожильный провод |
| номин.: | 1,5 mm² |
| номин.: | 20 мм |
| номин.: | 18 мм |
| Тип: | тонкожильный провод |
| номин.: | 35 mm² |
| номин.: | 19 мм |
| номин.: | 18 мм |
| Тип: | тонкожильный провод |
| номин.: | 50 mm² |
| номин.: | 18 мм |
| Текст ссылки: | Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения., Наружный диаметр пластиковой манжеты не должен превышать размер шага (P) |
| Макс. диапазон зажима: | 50 mm² |
| пройдены испытания по стандарту: | IEC 60664-1, IEC 61984 |
| Номинальный ток, мин. кол-во контактов (Tu = 20 °C): | 150 A |
| Номинальный ток, мин. кол-во контактов (Tu = 40 °C): | 150 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2: | 1 000 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2: | 1 000 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3: | 1 000 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2: | 8 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2: | 8 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3: | 8 kV |
| Сертификат № (CSA): | 200039-1198743 |
| Номинальное напряжение (группа использования B/CSA): | 600 V |
| Номинальное напряжение (группа использования C/CSA): | 600 V |
| Номинальное напряжение (группа использования D/CSA): | 600 V |
| Номинальный ток (группа использования B/CSA): | 127 A |
| Номинальный ток (группа использования C/CSA): | 127 A |
| Номинальный ток (группа использования D/CSA): | 5 A |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 20 |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 1 |
| Ссылка на утвержденные значения: | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Сертификат № (UR): | E60693 |
| Номинальное напряжение (группа использования B/UL 1059): | 600 V |
| Номинальное напряжение (группа использования C/UL 1059): | 600 V |
| Номинальный ток (группа использования B/UL 1059): | 126 A |
| Номинальный ток (группа использования C/UL 1059): | 126 A |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 20 |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 1 |
| Ссылка на утвержденные значения: | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| ETIM 6.0: | EC002643 |
| ETIM 7.0: | EC002643 |
| eClass 9.0: | 27-44-04-01 |
| eClass 9.1: | 27-44-04-01 |
| eClass 10.0: | 27-44-04-01 |
| Соответствие IPC: | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| ROHS: | Соответствовать |
