Producto
Weidmueller
1967260000
HDC HVE 10+2 FT CtH
Solicitar una oferta
Derechos autor imagen: Weidmueller

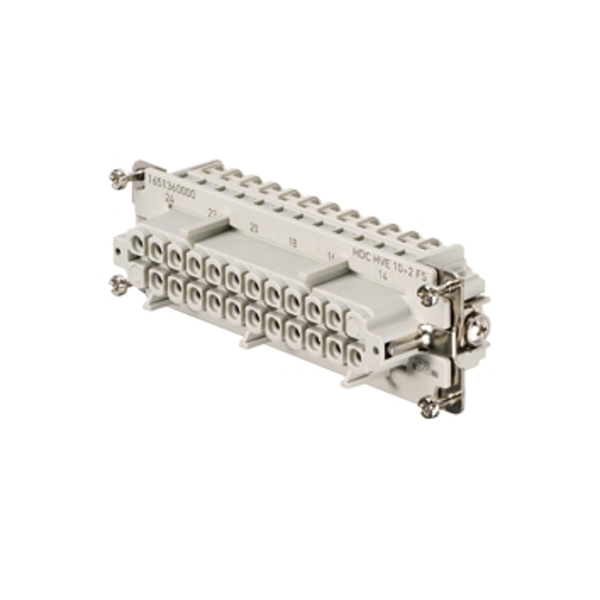

Weidmueller 1967260000
HDC HVE 10+2 FT CtH
HDC - Conector, Hembra, 830 V, 20 A, Número de polos: 12, Conexión directa, Grupo: 8
Bajo pedido. Envíenos un correo electrónico para consultar el precio y la disponibilidad.
"ucnguBrctvdgcxgt0eqo"
Descripción
Parámetros técnicos
| Tipo: | HDC HVE 10+2 FT CtH |
| Código: | 1967260000 |
| Versión: | HDC - Conector, Hembra, 830 V, 20 A, Número de polos: 12, Conexión directa, Grupo: 8 |
| GTIN (EAN): | 4032248661275 |
| Cantidad: | 1 Pieza |
| Anchura: | 34 |
| Anchura (pulgadas): | 1,339 inch |
| Altura: | 33 mm |
| Altura (pulgadas): | 1,299 inch |
| Profundidad: | 111 mm |
| Profundidad (pulgadas): | 4,37 inch |
| Peso neto: | 90 g |
| Temperatura límite: | -40 °C ... 125 °C |
| REACH SVHC: | Lead 7439-92-1, Potassium perfluorobutane sulfonate 29420-49-3 |
| Corriente nominal (DIN EN 61984): | 20 A |
| Grado de polución: | 3 |
| Grado inflamabilidad según UL 94: | V-0 |
| Grupo: | 8 |
| Grupo de materiales aislantes: | IIIa |
| Material: | aleación de cobre |
| Materiales aislantes: | Reforzado con fibra de vidrio de policarbonato (listado en la norma UL y aprobado para instalaciones ferroviarias) |
| Número de contactos de potencia: | 10 |
| Número de contactos de señal: | 2 |
| Número de polos: | 12 |
| Resistencia de paso: | ≤ 2mΩ |
| Sección de conexión del conductor: | 2,5 mm² |
| Serie: | HVE |
| Sobretensión de choque nominal (DIN EN 61984): | 8 kV |
| Superficie: | Plata pasivado |
| Tensión nominal (DIN EN 61984): | 830 V |
| Tensión nominal según UL/CSA: | 600 V AC/DC |
| Tipo: | Hembra |
| ciclos de enchufado Ag: | ≥ 500 |
| Altura conector hembra: | 33 mm |
| Longitud, base: | 111 mm |
| Dimens. caña destornillador de estrella: | gr. PH1 |
| Dimens. caña destornillador pala plana (conexión PE): | SD 0,8 x 4,0 |
| Longitud de desaislado, PE en un lado: | 10 mm |
| Par de apriete mín. PE en un lado: | 1,2 Nm |
| Par de apriete, máx. PE en un lado: | 1,5 Nm |
| Sección de conexión del conductor AWG (PE), máx.: | AWG 12 |
| Sección de conexión del conductor AWG (PE), mín.: | AWG 20 |
| Sección de conexión del conductor, flexible, max.: | 4 mm² |
| Sección de conexión del conductor, flexible, min.: | 0,5 mm² |
| Sección de conexión del conductor, rígido, max.: | 4 mm² |
| Sección de conexión del conductor, rígido, min.: | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.: | 4 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.: | 0,5 mm² |
| Sección nominal: | 4 mm² |
| Tipo de conexión PE: | Conexión brida-tornillo |
| Tornillo de fijación: | M 4 |
| Dimens. caña destornillador pala plana (conexión brida-tornillo): | SD 0,5 x 3,0 |
| Grupo: | 8 |
| Longitud de desaislado, conexión nominal: | 8 mm |
| Material: | aleación de cobre |
| Resistencia de paso: | ≤ 2mΩ |
| Sección de conexión del conductor AWG, min.: | AWG 24 |
| Sección de conexión del conductor AWG, máx.: | AWG 14 |
| Sección de conexión del conductor, flexible, max.: | 4 mm² |
| Sección de conexión del conductor, flexible, min.: | 0,5 mm² |
| Sección de conexión del conductor, max.: | 2,5 mm² |
| Sección de conexión del conductor, min.: | 0,25 mm² |
| Sección de conexión del conductor, rígido, max.: | 4 mm² |
| Sección de conexión del conductor, rígido, min.: | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.: | 4 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.: | 0,5 mm² |
| Superficie: | Plata pasivado |
| Tipo de conexión: | Conexión directa |
| ETIM 6.0: | EC000438 |
| ETIM 7.0: | EC000438 |
| eClass 9.0: | 27-44-02-05 |
| eClass 9.1: | 27-44-02-05 |
| eClass 10.0: | 27-44-02-05 |
| UNSPSC: | 30-21-18-01 |
| ROHS: | Conformidad |
| Tipo: | HDC HVE 10+2 FT CtH |
| Código: | 1967260000 |
| Versión: | HDC - Conector, Hembra, 830 V, 20 A, Número de polos: 12, Conexión directa, Grupo: 8 |
| GTIN (EAN): | 4032248661275 |
| Cantidad: | 1 Pieza |
| Anchura: | 34 |
| Anchura (pulgadas): | 1,339 inch |
| Altura: | 33 mm |
| Altura (pulgadas): | 1,299 inch |
| Profundidad: | 111 mm |
| Profundidad (pulgadas): | 4,37 inch |
| Peso neto: | 90 g |
| Temperatura límite: | -40 °C ... 125 °C |
| REACH SVHC: | Lead 7439-92-1, Potassium perfluorobutane sulfonate 29420-49-3 |
| Corriente nominal (DIN EN 61984): | 20 A |
| Grado de polución: | 3 |
| Grado inflamabilidad según UL 94: | V-0 |
| Grupo: | 8 |
| Grupo de materiales aislantes: | IIIa |
| Material: | aleación de cobre |
| Materiales aislantes: | Reforzado con fibra de vidrio de policarbonato (listado en la norma UL y aprobado para instalaciones ferroviarias) |
| Número de contactos de potencia: | 10 |
| Número de contactos de señal: | 2 |
| Número de polos: | 12 |
| Resistencia de paso: | ≤ 2mΩ |
| Sección de conexión del conductor: | 2,5 mm² |
| Serie: | HVE |
| Sobretensión de choque nominal (DIN EN 61984): | 8 kV |
| Superficie: | Plata pasivado |
| Tensión nominal (DIN EN 61984): | 830 V |
| Tensión nominal según UL/CSA: | 600 V AC/DC |
| Tipo: | Hembra |
| ciclos de enchufado Ag: | ≥ 500 |
| Altura conector hembra: | 33 mm |
| Longitud, base: | 111 mm |
| Dimens. caña destornillador de estrella: | gr. PH1 |
| Dimens. caña destornillador pala plana (conexión PE): | SD 0,8 x 4,0 |
| Longitud de desaislado, PE en un lado: | 10 mm |
| Par de apriete mín. PE en un lado: | 1,2 Nm |
| Par de apriete, máx. PE en un lado: | 1,5 Nm |
| Sección de conexión del conductor AWG (PE), máx.: | AWG 12 |
| Sección de conexión del conductor AWG (PE), mín.: | AWG 20 |
| Sección de conexión del conductor, flexible, max.: | 4 mm² |
| Sección de conexión del conductor, flexible, min.: | 0,5 mm² |
| Sección de conexión del conductor, rígido, max.: | 4 mm² |
| Sección de conexión del conductor, rígido, min.: | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.: | 4 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.: | 0,5 mm² |
| Sección nominal: | 4 mm² |
| Tipo de conexión PE: | Conexión brida-tornillo |
| Tornillo de fijación: | M 4 |
| Dimens. caña destornillador pala plana (conexión brida-tornillo): | SD 0,5 x 3,0 |
| Grupo: | 8 |
| Longitud de desaislado, conexión nominal: | 8 mm |
| Material: | aleación de cobre |
| Resistencia de paso: | ≤ 2mΩ |
| Sección de conexión del conductor AWG, min.: | AWG 24 |
| Sección de conexión del conductor AWG, máx.: | AWG 14 |
| Sección de conexión del conductor, flexible, max.: | 4 mm² |
| Sección de conexión del conductor, flexible, min.: | 0,5 mm² |
| Sección de conexión del conductor, max.: | 2,5 mm² |
| Sección de conexión del conductor, min.: | 0,25 mm² |
| Sección de conexión del conductor, rígido, max.: | 4 mm² |
| Sección de conexión del conductor, rígido, min.: | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.: | 4 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.: | 0,5 mm² |
| Superficie: | Plata pasivado |
| Tipo de conexión: | Conexión directa |
| ETIM 6.0: | EC000438 |
| ETIM 7.0: | EC000438 |
| eClass 9.0: | 27-44-02-05 |
| eClass 9.1: | 27-44-02-05 |
| eClass 10.0: | 27-44-02-05 |
| UNSPSC: | 30-21-18-01 |
| ROHS: | Conformidad |
Parámetros logísticos
| ECCN: | |
| País de origen: | |
| EAN: | |
| Peso: | 0,09 kg |
| Longitud: | 0,00 m |
| Anchura: | 0,00 m |
| Altura: | 0,00 m |
