MV991425

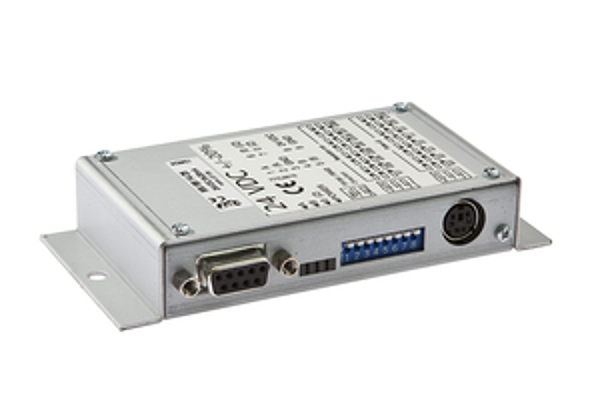

Sensor magn,weg,verst 115x55x20 24V DC,6x20mA,DSub-Stecker 9-polig
Amplificador. Cuando se registran recorridos o movimientos giratorios se utilizan sistemas de medición magnética. En los sistemas de medición magnética el sensor se desplaza por una cinta magnética flexible sin tocarla, o él está encima de la rueda de medición magnética rotatoria. La cinta magnética está colocada en una capa de soporte de acero de 0,3 milímetros, o está en el perímetro de las distintas ruedas de medición. La magnetización se realiza con pasos polares definidos. Explorando los polos magnéticos se genera una señal que se transforma en señales rectangulares digitales, las cuales pueden ser procesadas por una electrónica subsiguiente y, dado el caso, visualizadas. Los sensores detectan la división de la cinta y convierten la información con gran resolución en una información sobre el recorrido o la rotación. Para leer las líneas del campo magnético no se requiere un contacto directo. Los sensores magnéticos son insensibles a la suciedad, a los aceites y a la humedad, siendo relativamente estables en caso de recibir choques o vibraciones. Así se le abre al usuario una amplia gama de opciones de uso, p. ej. para instalaciones y sistemas en la industria maderera, almacenamiento, ejes lineales, en el exterior o en máquinas herramienta.
Tipo de montaje: | Fijación en suelo |
Altura: | 19.3mm |
Diseño: | Cubo |
Material de la carcasa: | Metal |
Ancho: | 55mm |
Profundidad: | 115mm |
Longitud: | 115mm |
Diseño del equipo: | Equipo integrado |
Tipo de tensión: | DC |
Número de polos: | 9 |
Tensión de conmutación: | 24V |
Ejecución de la función de conmutación: | Push-pull |
Cantidad de circuitos de salida, transistor npn: | 1 |
Tensión de alimentación con CC (MÍN): | 24 - 24V |
Con protección contra la inversión de polaridad: | sí |
Tensión de conmutación CC: | 24V |
Cantidad de canales: | 1 |
Tipo de alimentación de tensión: | activo |
Versión de la conexión eléctrica: | Conexión enchufable |
Corriente de conmutación asignada: | 0.02A |
Cantidad de circuitos de salida, transistor pnp: | 1 |
Salida de señalización de averías: | sí |
Corriente en vacío: | 70mA |
Temperatura de trabajo (MÍN): | 0 - 70°C |
eClass 7.0: | 27210121 |
eClass 7.1: | 27210121 |
eClass 8.0: | 27210121 |
eClass 9.0: | 27210121 |
eClass 9.1: | 27210121 |
ETIM-6.0: | EC001485 |
ETIM-7.0: | EC001485 |
IPF Product Group: | 700 |
peso del invío: | 0,25kg |
dimensiones de embalaje: | 124.0mm x 28.0mm x 149.0mm |
código arancelario: | 90318020 |
ECCN: | |
País de origen: | |
EAN: | |
Peso: | 0,00 kg |
Longitud: | 0,00 m |
Anchura: | 0,00 m |
Altura: | 0,00 m |
