210968

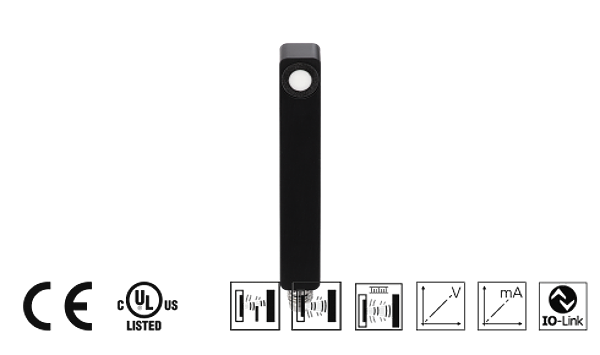

US Q12 M 400 IU-T4
Sensor por ultrasonidos
IO-Link. Can be configured as ultrasonic diffuser, ultrasonic barrier or for the analog distance measurement. 3 diferentes modos de teach-in. Rango ajustable. Salida Analógica 4 … 20 mA / 0 … 10 V, dependiendo de la carga. Lóbulo de detección muy estrecho / rango ciego pequeño. Insensible a la suciedad. Formato pequeño. Carcasa metálica robusta. Grado de protección IP67
Principio de funcionamiento: | Sensor en espejo, Diffuser, Window mode, analog distance measurement, configurable via IO-Link |
Evaluación: | analógico, digital (via IO-Link) |
Operating modes: | Default, Master/Slave function (synchronization or multiplex mode) |
Tamaño: | 12 x 12 x 75 mm (dimensiones de la carcasa) |
Diseño: | cuboid design |
Salida de emisión: | radial |
Nominal switching distance (Sn): | 400 mm |
Placa de medición estándar: | 100 x 100 mm |
Tensión de alimentación: | 18 ... 30 V DC |
Corriente en vacío: | < 40 mA, (24 V DC) |
Distancia de trabajo: | 40 ... 400 mm ajustable |
Resolución: | 0,02 ... 0,09 mm (analógico), 1 mm (IO-Link) |
Ajuste de sensibilidad: | Enseñanza remota |
Distancia de montaje: | > 250 mm (Sensor a sensor) |
Salida de conmutación: | push pull, 150 mA |
Máx. potencia de funcionamiento: | 150 mA |
Histéresis en la conmutación: | 2 mm, via IO-Link adjustable up to 20 mm |
Salida analógica: | 0 ... 10 V, 4 ... 20 mA |
Frecuencia sónica: | 300 kHz |
Salida analógica linealizada: | < 0,8 % / Sn máx. |
Interface: | IO-Link, V1.1, COM2 (38,4kBd), Smart Sensor Profile |
Protección a la inversión de polaridad: | Sí |
Display: | LED amarillo (salida Display) |
Caída de tensión: | < 2,0 V |
Frecuencia de conmutación: | < 10 Hz |
Protección contra cortocircuitos: | sí |
Reproductibilidad: | < 0,5 mm |
Retardo a la disponibilidad: | < 300 ms |
Temperatura ambiente, operación: | -10 … +70 °C |
Desviación de temperatura: | 0.2 %/K (uncompensated), < 1 %/Sn (compensated) |
Resistencia de la carga: | > 10 KΩ (0 ... 10 V) / < 400 Ω (4 ... 20 mA) |
Resistencia Tensión de aislamiento: | 500 V |
Técnica de protección: | IP 67 |
Grado de protección: | III, funcionamiento en bajo voltaje |
material de la carcasa: | Aluminio negro anodizado |
Material: | Resina epoxy, PUR (Superficie del transductor) |
Conexión: | Conector, M8, 4-polos |
Cable de conexión: | TK ... /4 |
ECCN: | |
País de origen: | |
EAN: | |
Peso: | 0,00 kg |
Longitud: | 0,00 m |
Anchura: | 0,00 m |
Altura: | 0,00 m |
