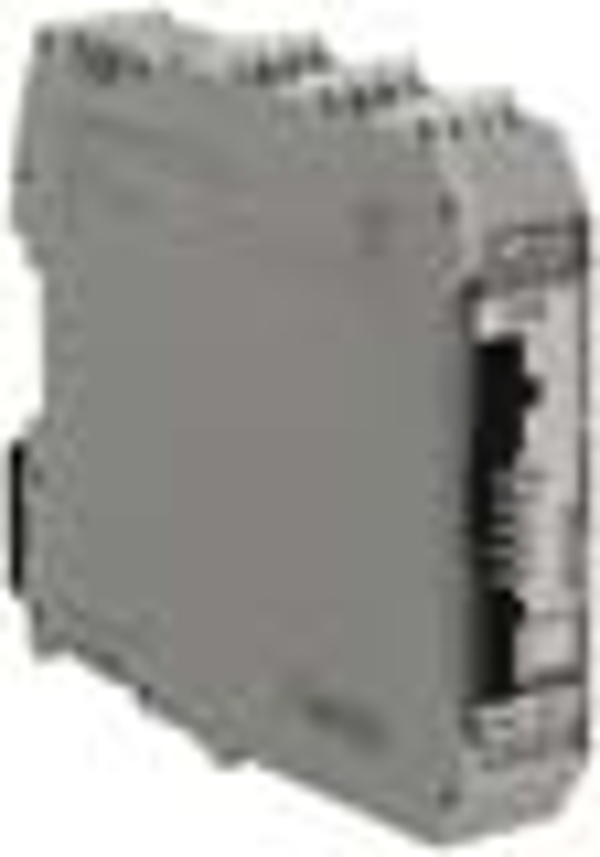

547806
MSI-FB-PB101
MSI-FB-PB101 - Feldbus Gateway
Art der Schnittstelle: PROFIBUS DP; Anschluss: Schraubklemme; Abmessung: 22,5 mm x 114,5 mm x 99 mm; Zulassungen: c UL US; Funktionen: Feldbusmodul für die programmierbaren Sicherheits-Schaltgeräte MSI 100 und MSI 200 zur Anbindung an PROFIBUS
Serie: | MSI-FB |
Applikation: | Übertragung von Diagnosedaten der MSI100/200 über PROFIBUS |
Funktionen: | Feldbusmodul für die programmierbaren Sicherheits-Schaltgeräte MSI 100 und MSI 200 zur Anbindung an PROFIBUS |
Schutzbeschaltung: | Überspannungsschutz, Parallelverpolschutz, Verpolschutz |
Versorgungsspannung UB: | 24 V, DC, -20 ... 25 % |
Nenneingangsspannung bei UIN, typ.: | 85 mA, (plus Laststrom des Ausgangs) |
Eingangsspannung: | 24 V DC, -20 ... 20 % |
Nenneingangsstrom bei UIN: | 3 mA |
Schaltspannung, max.: | 23 V DC |
Schaltstrom, max.: | 500 mA |
Art: | PROFIBUS DP |
Funktion: | Prozess |
Klassifikation: | V1 |
Anzahl Anschlüsse: | 3 St. |
Funktion: | Signal IN, Signal OUT, Spannungsversorgung |
Art des Anschlusses: | Klemme |
Art der Klemme: | Schraubklemme |
Polzahl: | 16 -polig |
Funktion: | Programmieradapter |
Art des Anschlusses: | S-Port |
Funktion: | interne Kommunikations-Schnittstelle |
Art des Anschlusses: | Tragschienen-TBUS |
Funktion: | PROFIBUS IN, PROFIBUS OUT |
Art des Anschlusses: | Sub-D |
Anschlussquerschnitte: | 0,2 bis 2,5 mm² |
Abmessung (B x H x L): | 22,5 mm x 114,5 mm x 99 mm |
Werkstoff Gehäuse: | Kunststoff, Polyamid PA unverstärkt |
Nettogewicht: | 180 g |
Farbe Gehäuse: | grau |
Art der Befestigung: | Schnappbefestigung |
Umgebungstemperatur Betrieb: | -35 ... 65 °C |
Umgebungstemperatur Lagerung: | -35 ... 80 °C |
Schutzart: | IP 20 |
Zulassungen: | c UL US |
Zolltarifnummer: | 85371098 |
eCl@ss 8.0: | 27371601 |
eCl@ss 9.0: | 27371601 |
ETIM 5.0: | EC001437 |
ETIM 6.0: | EC001437 |
ECCN: | |
Ursprungsland: | Deutschland |
EAN: | |
Gewicht: | 0,22 kg |
Länge: | 0,00 m |
Breite: | 0,00 m |
Höhe: | 0,00 m |
