KL6583
KL6583 | EnOcean-Sender und -Empfänger

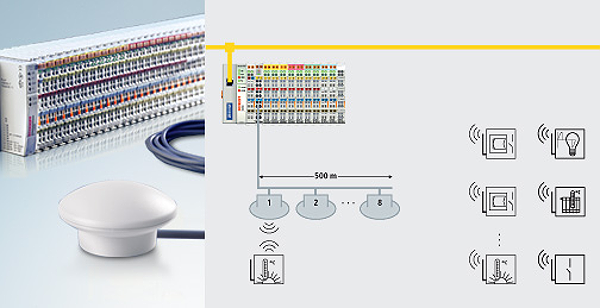

Das EnOcean-Modul KL6583 ermöglicht das Senden und Empfangen von EnOcean-Daten. Eine Antenne ist im Gerät integriert. Das KL6583-Modul wird mit 24 V versorgt und bietet einen Busanschluss zur EnOcean-Masterklemme KL6581. Die Datenübertragung vom EnOcean-Modul zur EnOcean-Masterklemme erfolgt über einen 2-Draht-Bus. Die Daten werden zur KL6581 übertragen und stehen somit der Applikation zur Verfügung. Der Datenbus darf maximal 500 m lang sein. Die Adressierung der KL6583 wird über einen Adresswahlschalter vorgenommen. Es dürfen bis zu acht KL6583-Module an eine KL6581 angeschlossen werden.
Technik: | EnOcean |
Anzahl Kanäle: | – |
Anschluss: | 2 x 2-Leiter direkt an Busklemme KL6581 |
Übertragungsstandard: | bidirektional |
Übertragungsraten: | – |
Leitungslänge: | max. 500 m |
Spannungsversorgung: | über KL6581 (24 V DC) |
Verbindungskabel: | bis zu 500 m |
Stromaufnahme: | 20 mA (24 V DC) |
Stromaufnahme K-Bus: | – |
Stromaufn. Powerkontakte: | 20 mA typ. (24 V DC) |
Konfiguration: | nicht erforderlich |
Frequenzband: | 868,35 MHz |
Übertragungsreichweite: | 300 m im Freifeld, 30 m im Gebäude |
Funktelegramm: | abhängig vom Sensortyp (32-Bit-Sensor-Identnummer, Anzahl der Nutzbytes unbegrenzt), senden und empfangen |
Empfangsantenne: | im Gehäuse integriert |
Gehäuse: | rundes Oberteil für Montage (Decke/Wand) mit Flanschanschluss für Hauptgehäuse, Oberteil mit Kabeldurchbruch; Farbe: grauweiß (RAL 9002) |
Nennspannung: | 24 V DC (über KL6581) |
Besondere Eigenschaften: | Anschluss an EnOcean-Master KL6581 |
Abmessungen: | Höhe: 57 mm, Durchmesser: 72 mm (rundes Oberteil für Montage); Durchmesser 110 mm (Hauptgehäuse mit Flanschanschluss) |
Gewicht: | ca. 90 g |
Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
Relative Feuchte: | 95 % ohne Betauung |
Schutzart/Einbaulage: | IP 40/beliebig |
