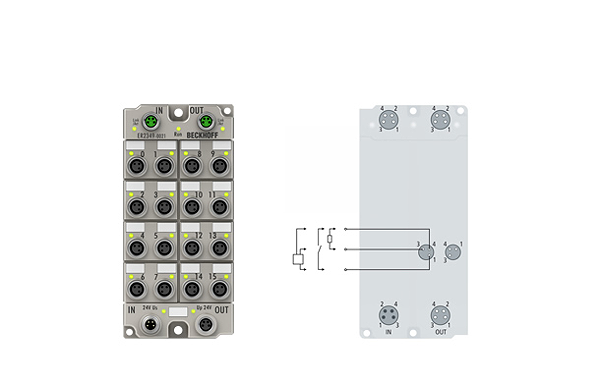

Beckhoff ER2349-0022
ER2349-0022 | 16-Kanal-Digital-Ein- oder -Ausgang 24 V DC, frei wählbar, 10 µs
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Die EtherCAT Box ER2349 verfügt über 16 digitale Kanäle, die jeweils wahlweise als Ein- oder Ausgänge betrieben werden können. Eine Konfiguration, ob ein Kanal als Ein- oder Ausgang verwendet werden soll, ist nicht erforderlich; die Eingangsschaltung ist intern fest mit dem Ausgangstreiber verbunden, so dass ein gesetzter Ausgang automatisch im Eingangsprozessabbild angezeigt wird.
Technische Daten
| Spezifikation: | EN 61131-2, Typ 1/3 |
| Anzahl Kanäle: | 16 digitale Ein- oder Ausgänge |
| Anschluss Ein-/Ausgänge: | M8, schraubbar |
| Protokoll: | EtherCAT |
| Businterface: | 2 x M8-Buchse, geschirmt, schraubbar |
| Eingangsfilter: | 10 µs |
| Signalspannung „0“: | -3…+5 V |
| Signalspannung „1“: | 11…30 V, 6 mA Eingangsstrom (EN 61131-2, Typ 3) |
| Sensorversorgung: | aus Lastspannung, max. 0,5 A, gesamt kurzschlussfest |
| Lastart: | ohmsch, induktiv, Lampenlast |
| Nennlastspannung: | 24 V DC (-15 %/+20 %) |
| Ausgangsstrom max.: | 0,5 A je Kanal, einzeln kurzschlussfest, ∑ 4 A |
| Kurzschlussstrom: | 1,5 A typ. |
| Stromaufn. Lastspannung: | 20 mA typ. + Last |
| Stromaufnahme aus US (ohne Sensorstrom): | 130 mA |
| Anschluss Spannungsversorg.: | Einspeisung: 1 x M8-Stecker, 4-polig; Weiterleitung: 1 x M8-Buchse, 4-polig |
| Breite im Prozessabbild: | 16 Inputs + 16 Outputs |
| Potenzialtrennung: | 500 V |
| Besondere Eigenschaften: | frei wählbare Ein- oder Ausgänge |
| Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 65/66/67 (gemäß EN 60529)/beliebig |
| Zulassungen/Kennzeichnungen: | CE, UL |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,00 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
