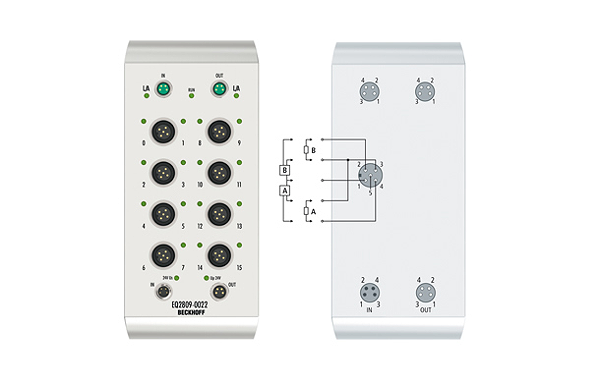

EQ2809-0022
EQ2809-0022 | 16-Kanal-Digital-Ausgang 24 V DC, I. MAX. 0,5 A (∑ 4 A)
Die EtherCAT Box EQ2809 mit digitalen Ausgängen schaltet binäre Steuersignale der Steuerung zur Prozessebene an die Aktoren weiter. Die 16 Ausgänge verarbeiten Lastströme bis jeweils 0,5 A, wobei der Gesamtstrom auf 4 A begrenzt ist. Damit eignen sich diese Module besonders für Anwendungen, bei denen nicht alle Ausgänge gleichzeitig aktiv sind oder bei denen nicht alle Aktoren Signalströme von 0,5 A benötigen.
Anzahl Ausgänge: | 16 |
Nennlastspannung: | 24 V DC (-15 %/+20 %) |
Anschluss Ausgänge: | M12, schraubbar |
Protokoll: | EtherCAT |
Businterface: | 2 x M8-Buchse, geschirmt, schraubbar |
Lastart: | ohmsch, induktiv, Lampenlast |
Nennspannung Ausgänge: | 24 V DC (-15 %/+20 %) |
Ausgangsstrom max.: | 0,5 A je Kanal, einzeln kurzschlussfest, Summenstrom max. 4 A |
Kurzschlussstrom: | 1,5 A typ. |
Distributed-Clocks: | – |
Stromaufn. Lastspannung: | typ. 20 mA + Last |
Stromaufnahme aus US (ohne Sensorstrom): | 130 mA |
Anschluss Spannungsversorg.: | Einspeisung: 1 x M8-Stecker, 4-polig; Weiterleitung: 1 x M8-Buchse, 4-polig |
Breite im Prozessabbild: | 16 Outputs |
Potenzialtrennung: | 500 V |
Besondere Eigenschaften: | Edelstahl V2A, Hygienic-Design |
Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
Schutzart/Einbaulage: | IP 69K (gemäß EN 60529)/beliebig |
Zulassungen: | CE, UL |
ECCN: | |
Ursprungsland: | |
EAN: | |
Gewicht: | 0,00 kg |
Länge: | 0,00 m |
Breite: | 0,00 m |
Höhe: | 0,00 m |
