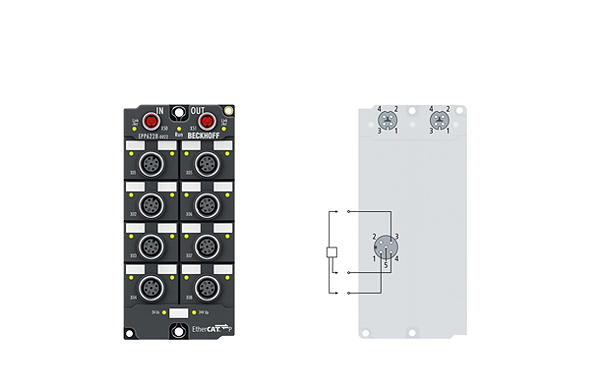

EPP6228-0022 | IO-Link-Master
Beschreibung
Das IO-Link-Modul EPP6228 ermöglicht den Anschluss von bis zu acht IO-Link-Teilnehmern, den sogenannten IO-Link-Devices. Dies können IO-Link-Box-Module, Aktoren, Sensoren oder Kombinationen aus beiden sein. Die Verbindung zwischen dem Modul und dem Teilnehmer erfolgt als Punkt-zu-Punkt-Verbindung. Die EtherCAT-P-Box wird über den EtherCAT-Master parametriert. IO-Link ist als intelligentes Bindeglied zwischen der Feldbusebene und dem Sensor angelegt, wobei Parametrierungsinformationen über die IO-Link-Verbindung bidirektional ausgetauscht werden können. Die Parametrierung der IO-Link-Devices mit Servicedaten kann aus TwinCAT heraus über ADS erfolgen oder sehr komfortabel über das integrierte IO-Link-Konfigurationstool. Neben den IO-Link-Kanälen verfügt die EPP6228 über acht digitale Eingänge auf dem Pin 2 der jeweiligen M12-Buchse. In der Standardeinstellung akzeptieren die IO-Link-Kanäle C/Qx der EPP6228 sowohl IO-Link-Devices als auch Standardsensoren mit 24 V DC.
Technische Daten
| Anzahl Kanäle: | 8 IO-Link-Schnittstellen |
| Anzahl Eingänge: | 8 zusätzliche digitale Eingänge (jeweils auf Pin 2) |
| Technik: | IO-Link |
| Spezifikation: | IO-Link V1.1, Class A |
| Übertragungsraten: | 4,8 kBaud, 38,4 kBaud und 230,4 kBaud |
| Anschlusstechnik: | M12, schraubbar |
| Nennspannung: | 24 V DC (-15 %/+20 %) |
| Protokoll: | EtherCAT P |
| Businterface: | M8-Buchse, geschirmt, schraubbar, EtherCAT-P-kodiert |
| Distributed-Clocks: | ja |
| Leitungslänge: | bis zu 20 m zum IO-Link-Sensor |
| IO-Link-Sensorversorgung L+: | 24 V DC, 1,4 A je Port, ∑ 3,0 A für 8 Ports |
| Stromaufnahme aus US: | 100 mA typ. + Last |
| Anschluss Spannungsversorg.: | nicht notwendig |
| Potenzialtrennung: | 500 V |
| Gewicht: | ca. 250 g |
| Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 65/66/67 (gemäß EN 60529)/beliebig |
| Zulassungen/Kennzeichnungen: | CE, UL |
