EL5032-0090
EL5032-0090 | TwinSAFE SC: 2-Kanal-EnDat-2.2-Interface
Die EnDat-2.2-EtherCAT-Klemme EL5032-0090 dient zum direkten Anschluss zweier Geber mit EnDat-2.2-Interface. Die EL5032-0090 ermöglicht das Auslesen von Positionswerten, Diagnosedaten des Gebers, internen und externen Temperaturwerten sowie des elektronischen Typenschildes. Mit dem elektronischen Typenschild stehen alle messgerätespezifischen Informationen direkt zur Verfügung. Der Positionswert wird mit bis zu 48 Bit in Abhängigkeit von der Auflösung des angeschlossenen Messgerätes ausgegeben und zur Steuerung übertragen. Sicherheitstechnisch können dabei jedoch nur 32-Bit-Positionswerte in der TwinSAFE Logic verarbeitet werden. Stellt der Geber mehr als 32-Bit-Werte zur Verfügung, so kann in der EL5032-0090 parametriert werden, ob die niederwertigen oder höherwertigen Bits im Telegramm zur TwinSAFE Logic enthalten sein sollen.
Technik: | EnDat-2.2-Interface (Bestellbezeichnung EnDat22) |
Anzahl Kanäle: | 2 |

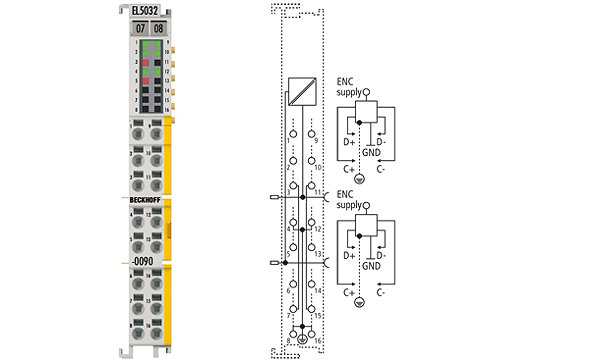

Geberanschluss: | D+, D-, C+, C- |
Geberbetriebsspannung: | wahlweise 5 V DC oder 9 V DC, 0,5 A |
Geberausgangsstrom: | max. 0,5 A für beide Kanäle |
Versorgungsspg. Elektronik: | 24 V DC (über Powerkontakte) |
Befehle: | Positionswerte lesen inkl. Zusatzinformation wählbar über MRS-Code (Memory Range Select), Parameter lesen und schreiben, Reset-Funktionen |
Auflösung: | max. 48 Bit Werte zur SPS, max. 32 Bit Werte zur TwinSAFE Logic |
Stromaufn. Powerkontakte: | 150 mA typ. |
Stromaufnahme E-Bus: | 120 mA typ. |
Distributed Clocks: | ja |
Besondere Eigenschaften: | TwinSAFE SC, Speicherung der Nullpunktverschiebung, elektronisches Typenschild, Diagnose, Warnung, inkl. Leitungslängenkompensation bis 100 m, Auslesen der Geber-Temperaturwerte |
Potenzialtrennung: | 500 V (E-Bus/Feldspannung) |
Gewicht: | ca. 50 g |
Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
Relative Feuchte: | 95 % ohne Betauung |
Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
Schutzart/Einbaulage: | IP 20/beliebig |
Zulassungen/Kennzeichnungen: | CE, UL |
