Beckhoff EL4732

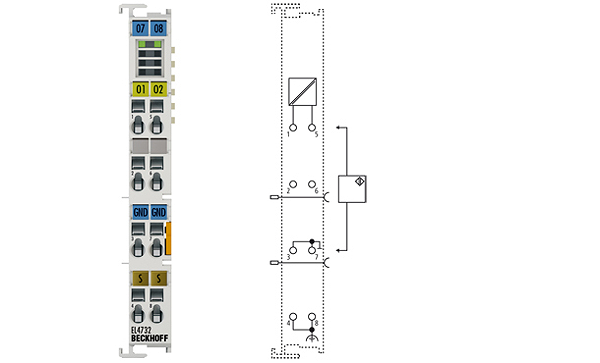

EL4732 | 2-Kanal-Analog-Ausgangsklemme -10…+10 V mit Oversampling

Beschreibung

Die analoge Ausgangsklemme EL4732 erzeugt Signale im Bereich von -10 bis +10 V. Die Spannung wird mit einer Auflösung von 16 Bit galvanisch getrennt zur Prozessebene transportiert. Die Ausgangskanäle besitzen ein gemeinsames Massepotenzial. Die Ausgänge werden mit einem einstellbaren ganzzahligen Vielfachen (Oversampling-Faktor: n) der Buszykluszeit abgetastet (n Mikrozyklen je Buszyklus). Für jeden Mikrozyklus erhält die EtherCAT-Klemme einen Satz Prozessdaten, die nacheinander ausgegeben werden. Die Zeitbasis der Klemme kann per Distributed-Clock mit anderen EtherCAT-Teilnehmern hochgenau synchronisiert werden. Mit diesem Verfahren lässt sich die zeitliche Auflösung der analogen Ausgangssignale auf das n-fache der Buszykluszeit steigern. In Verbindung mit der EL37xx (analoge Eingangsklemme mit Oversampling) werden zeitäquidistante Reaktionen, z. B. beim Überschreiten eines Schwellwertes, möglich. Die EL4732 kann maximal 100.000 Werte (100 kSamples/s) je Kanal und Sekunde ausgeben.
