EL4134-0020

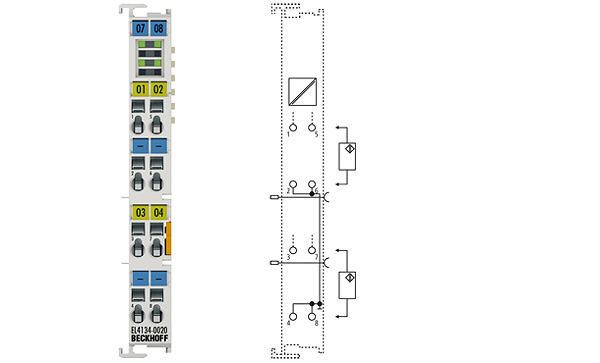

EL4134-0020 | 4-Kanal-Analog-Ausgangsklemme -10…+10 V, 16 Bit, mit Kalibrierzertifikat
Die analoge Ausgangsklemme EL4134-0020 erzeugt Signale im Bereich von -10 bis +10 V. Die Spannung wird mit einer Auflösung von 16 Bit galvanisch getrennt zur Prozessebene transportiert. Die Ausgangskanäle der EtherCAT-Klemme besitzen ein gemeinsames Massepotenzial. Die EL4134-0020 hat vier Kanäle. Der Signalzustand der EtherCAT-Klemme wird durch Leuchtdioden angezeigt.
Anschlusstechnik: | 2-Leiter, single-ended |
Anzahl Ausgänge: | 4 |
Spannungsversorgung: | über den E-Bus |
Signalspannung: | -10…+10 V |
Distributed Clocks: | ja |
Genauigkeit Distributed Clocks: | << 1 µs |
Bürde: | > 5 kΩ (kurzschlussfest) |
Ausgabefehler: | < 0,1 % (bezogen auf den Endwert) |
Auflösung: | 16 Bit (inkl. Vorzeichen) |
Potenzialtrennung: | 500 V (E-Bus/Signalspannung) |
Wandlungszeit: | ~ 290 µs |
Kalibrierzertifikat: | ja |
Stromaufn. Powerkontakte: | – |
Stromaufnahme E-Bus: | 265 mA typ. |
Breite im Prozessabbild: | 4 x 16-Bit-AO-Output |
Besondere Eigenschaften: | Watchdog parametrierbar, Anwenderabgleich aktivierbar, mit Kalibrierzertifikat |
Gewicht: | ca. 65 g |
Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
Relative Feuchte: | 95 % ohne Betauung |
Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
Schutzart/Einbaulage: | IP 20/beliebig |
Zulassungen/Kennzeichnungen: | CE, UL, ATEX |
Ex-Kennzeichnung: | II 3 G Ex nA IIC T4 Gc |
