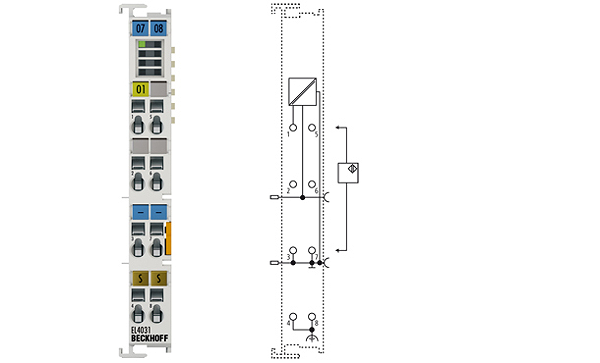

Beckhoff EL4031
EL4031 | 1-Kanal-Analog-Ausgangsklemme -10…+10 V, 12 Bit
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Die analoge Ausgangsklemme EL4031 erzeugt Signale im Bereich von -10 bis +10 V. Die Spannung wird mit einer Auflösung von 12 Bit galvanisch getrennt zur Prozessebene transportiert. Die Ausgangskanäle der EtherCAT-Klemme besitzen ein gemeinsames Massepotenzial. Die EL4031 ist die einkanalige Variante und in Verbindung mit den EL95xx besonders geeignet für Signale mit galvanisch getrennten Massepotenzialen. Die Ausgangsstufen werden durch die 24-V-Versorgung gespeist. Der Signalzustand der EtherCAT-Klemme wird durch Leuchtdioden angezeigt.
Technische Daten
| Anschlusstechnik: | 2-Leiter, single-ended |
| Anzahl Ausgänge: | 1 |
| Spannungsversorgung: | 24 V DC über Powerkontakte |
| Signalspannung: | -10…+10 V |
| Distributed-Clocks: | ja |
| Genauigkeit Distr.-Clocks: | << 1 µs |
| Bürde: | > 5 kΩ (kurzschlussfest) |
| Ausgabefehler: | < 0,1 % (bezogen auf den Endwert) |
| Auflösung: | 12 Bit |
| Potenzialtrennung: | 500 V (E-Bus/Signalspannung) |
| Wandlungszeit: | ~ 100 µs |
| Stromaufn. Powerkontakte: | 25 mA typ. |
| Stromaufnahme E-Bus: | 140 mA typ. |
| Breite im Prozessabbild: | 1 x 16-Bit-AO-Output |
| Besondere Eigenschaften: | Watchdog optional: anwenderspezifischer Ausgabewert mit Rampe; Anwenderabgleich aktivierbar |
| Gewicht: | ca. 55 g |
| Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
| Relative Feuchte: | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 20/beliebig |
| Steckbare Verdrahtung: | bei allen ESxxxx-Klemmen |
| Zulassungen: | CE, UL, Ex |
